Chap 3: Machine-Level Programming

约 3122 个字 135 行代码 17 张图片预计阅读时间 19 分钟

1. Historical Perspective

计算机指令集架构（Instruction Set Architecture）分类：

计算机指令集架构 ISA
│
├── CISC 风格
│   └── x86 家族
│       ├── 8086 / 80286：16 位 x86
│       ├── 80386 / i486 / Pentium：32 位 x86，也叫 IA-32
│       └── x86-64 / AMD64 / Intel 64：64 位 x86
│           ├── Intel Core / Xeon
│           └── AMD Ryzen / EPYC
│
└── RISC 风格
    ├── ARM 家族
    │   ├── ARMv7：常见 32 位 ARM
    │   └── ARMv8-A / ARMv9-A：常见 64 位 ARM，也叫 AArch64 / ARM64
    │       ├── Apple M 系列
    │       ├── Qualcomm Snapdragon
    │       └── AWS Graviton
    │
    ├── RISC-V 家族
    │   ├── RV32：32 位 RISC-V
    │   └── RV64：64 位 RISC-V
    │       ├── SiFive
    │       ├── 玄铁
    │       └── 香山等开源/研究处理器
    │
    ├── MIPS
    ├── PowerPC
    └── SPARC

本节课学习的 x86-64 是变长指令集（每个指令占字节数可能不一样），使用 AT&T 语法格式．

2. Tools

objdump：objdump -d bomb > bomb.asm 反汇编

gdb：一些来自 Arthal 的 gdb notes：

指令	全称	描述
r	run	开始执行程序，直到下一个断点或程序结束
q	quit	退出 GDB 调试器
ni	nexti	执行下一条指令，但不进入函数内部
si	stepi	执行当前指令，如果是函数调用则进入函数
b	break	在指定位置设置断点
c	continue	从当前位置继续执行程序，直到下一个断点或程序结束
p	print	打印变量的值
x		打印内存中的值
j	jump	跳转到程序指定位置
disas		反汇编当前函数或指定的代码区域
layout asm		显示汇编代码视图
layout regs		显示当前的寄存器状态和它们的值

以及 p 或 x 的使用：p 用于打印表达式的值，x 用于检查内存内容：

p $rax  # 打印寄存器 rax 的值
p $rsp  # 打印栈指针的值
p/x $rsp  # 打印栈指针的值，以十六进制显示
p/d $rsp  # 打印栈指针的值，以十进制显示

x/2x $rsp  # 以十六进制格式查看栈指针 %rsp 指向的内存位置 M[%rsp] 开始的两个单位。
x/2d $rsp # 以十进制格式查看栈指针 %rsp 指向的内存位置 M[%rsp] 开始的两个单位。
x/2c $rsp # 以字符格式查看栈指针 %rsp 指向的内存位置 M[%rsp] 开始的两个单位。
x/s $rsp # 把栈指针指向的内存位置 M[%rsp] 当作 C 风格字符串来查看。

x/b $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 1 字节。
x/h $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 2 字节（半字）。
x/w $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 4 字节（字）。
x/g $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 8 字节（双字）。

info registers  # 打印所有寄存器的值
info breakpoints  # 打印所有断点的信息

delete breakpoints 1  # 删除第一个断点，可以简写为 d 1

3. Registers

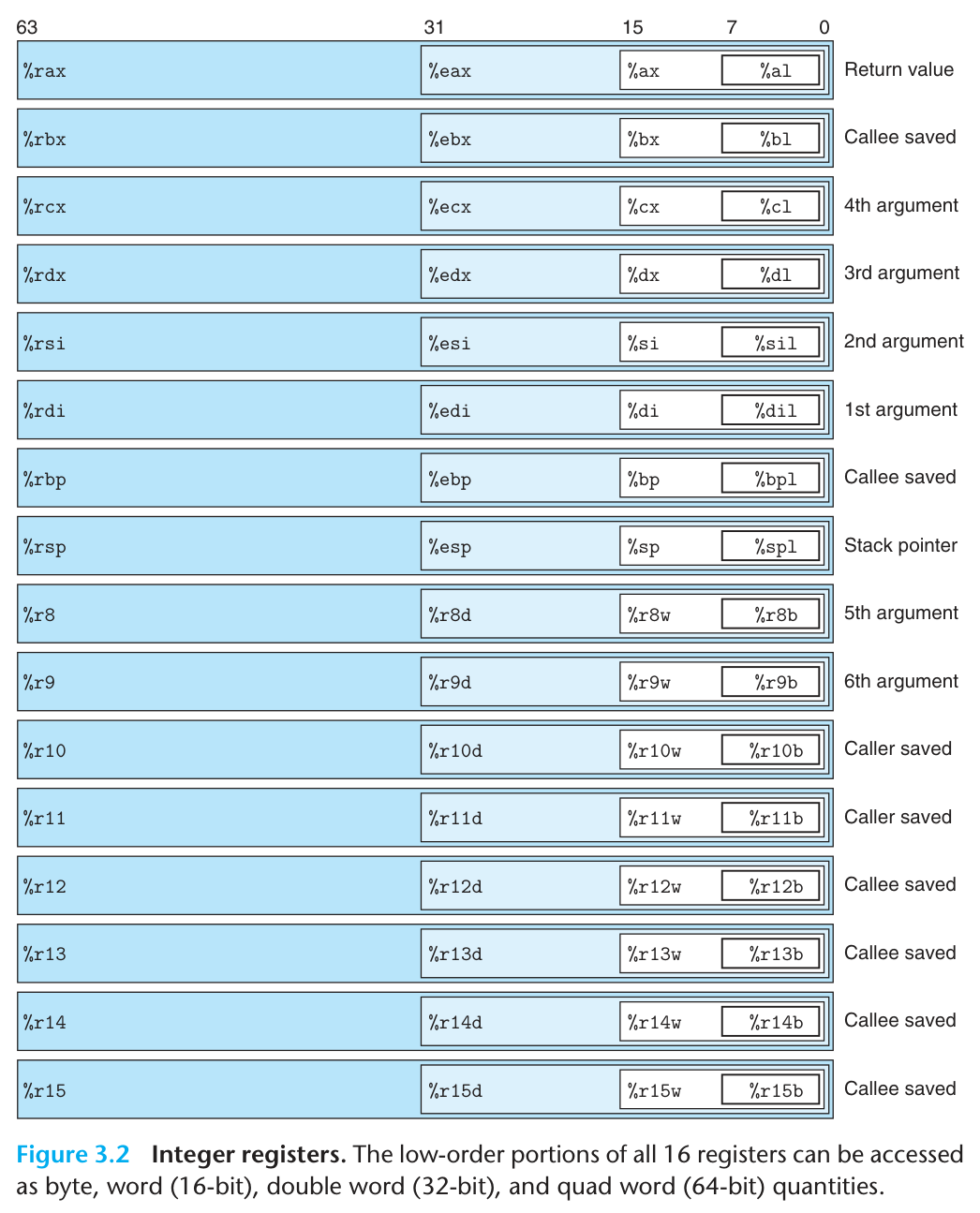

x86-64 有 16 个通用寄存器，每个寄存器为 8 字节大小．

主要关注：栈指针 %rsp、返回值 %rax、六个参数寄存器、Caller saved / Callee saved．

还有 Program Counter 寄存器：%rip（指向正在执行的指令地址）；条件码寄存器：%rflags．

4. Instructions

4.1 Operand

操作数可以为立即数、寄存器、内存寻址．

立即数前要加 $
寻址模式为 $Imm(r_b, r_i,s)$ 表示 $Imm+R[r_b]+R[r_i]\cdot s$，其中 $R[]$ 表示寄存器里的数，$s$ 只能为 1, 2, 4, 8．可以当作是数组来使用，$R[r_b]$ 为基址，$s$ 为数组数据类型大小，$R[r_i]$ 为数组下标．立即数 $Imm$ 可以是一个数组名（也就是地址）．
一般而言，操作符（如move）的两个操作数不能都是内存寻址；以及一些想得到的不合法操作（如 moveq %rax, $3 修改立即数）

4.2 Basics

根据操作数的字节数，大部分操作符都可以加上四种后缀：b (byte)、w (word，2字节)、l (long，4字节)、q (quad，8字节)．特别地，当对一个寄存器低 4 字节操作时，会自动清零其高 4 字节．

例

movb %al, (%rbx)    # 移动 1 字节
movw %ax, (%rbx)    # 移动 2 字节
movl %eax, (%rbx)   # 移动 4 字节，同时高 4 字节清零
movq %rax, (%rbx)   # 移动 8 字节

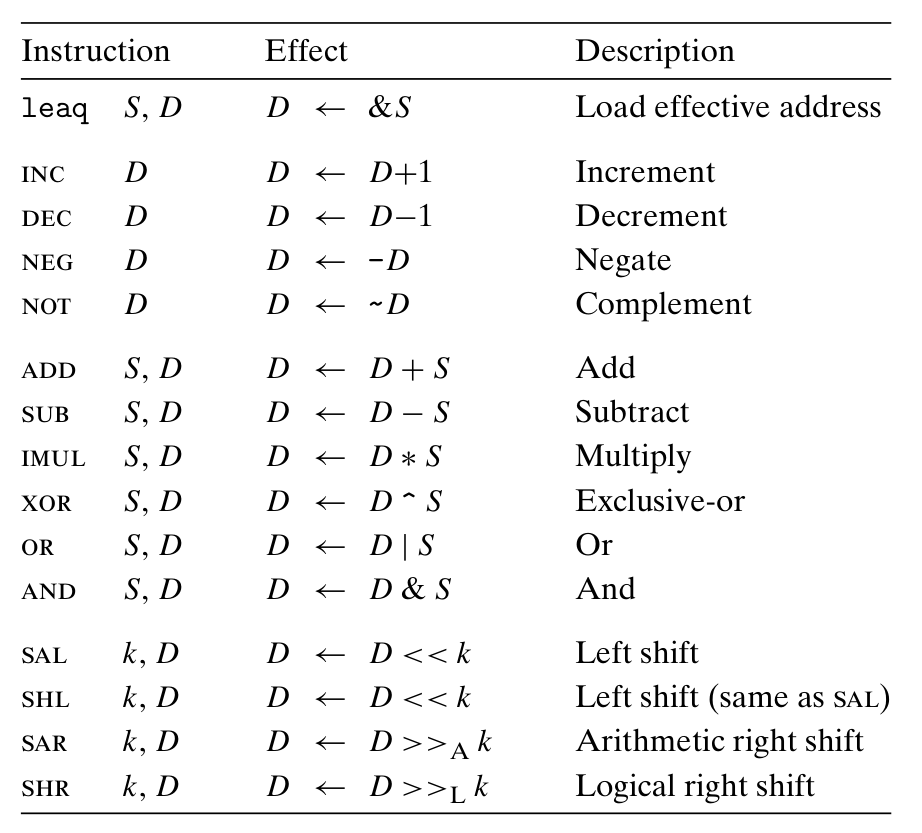

基础指令表：

move 指令与 leaq 指令不同之处：前者遇到寻址会进入内存地址，取出对应地址的数并做相应的操作；后者不进入内存，计算出寻址后将得到的地址做相应的操作（实际上是为了指针设计的，让一个变量存另一个的地址）．因此，编译器常用 leaq 完成一些乘法操作，如 leaq (%rdi, %rdi, 2), %rax 等同于 %rax = %rdi + 2 * %rdi．

移位操作的移位量为立即数，或者放在 %cl 中；对于 w 位长的数据，其移位量为 %cl 里的数对 w 取模．

4.3 Control

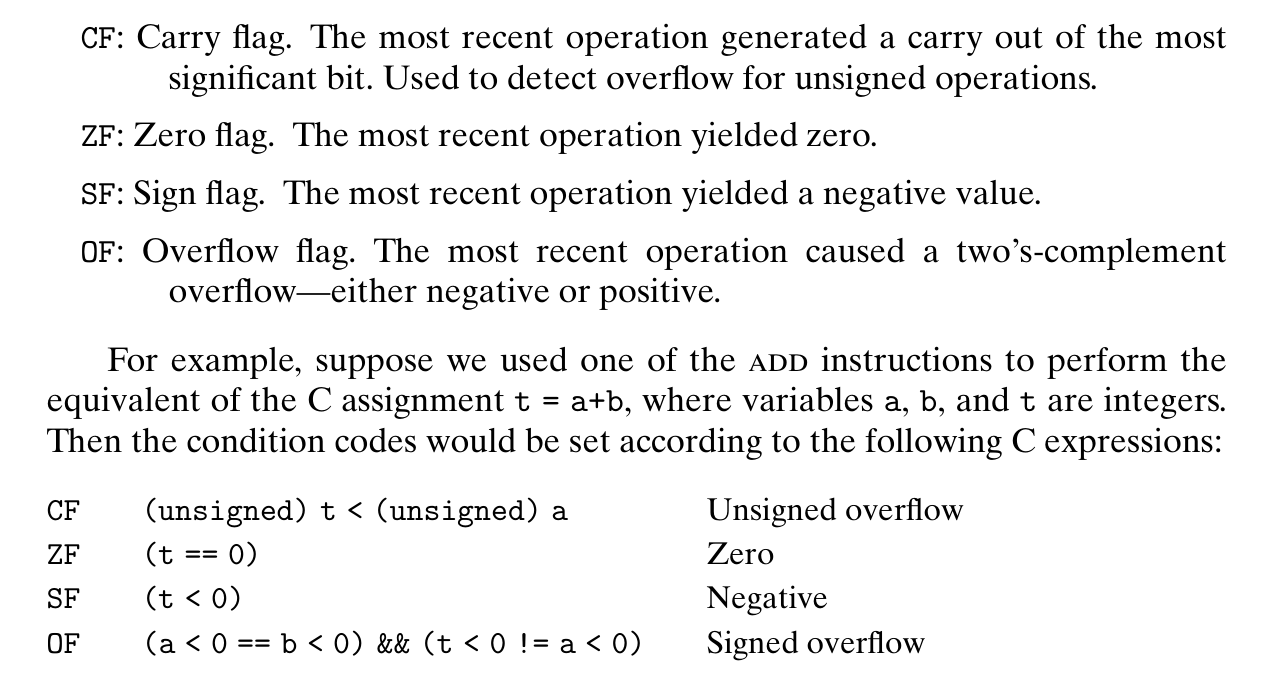

%rflags 存放最近的测试状态，用于条件跳转．下图中每个 flag 都是单一 bit．机器通过条件码的排列组合判断最近的比较结果．在基础指令表中除了 leaq 的所有指令都会改变条件码．

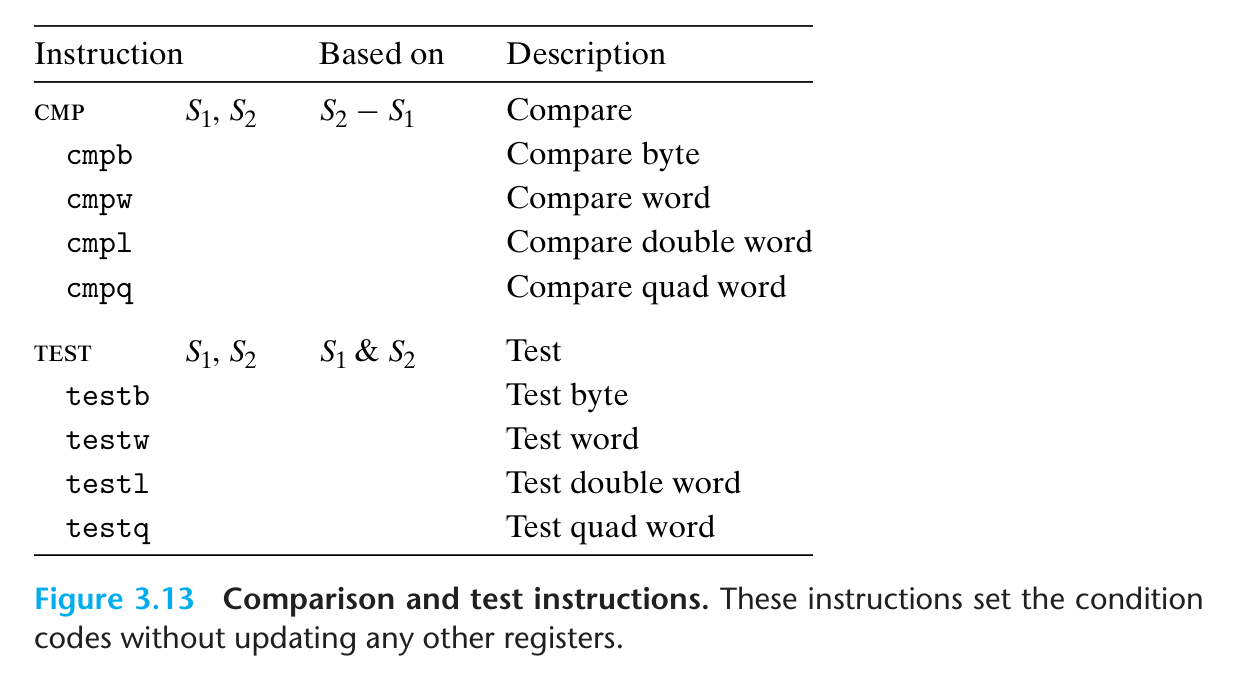

cmp 和 test 都是对两个操作数进行运算（前者是减法，后者是按位与），并根据运算结果设置条件码，但不更新其他寄存器．注意 cmp 的操作数顺序：如果想用 jle 判断 x <= y，应该用cmp y, x．

通常会把 test 的两个操作数设为同一个寄存器来判 0．

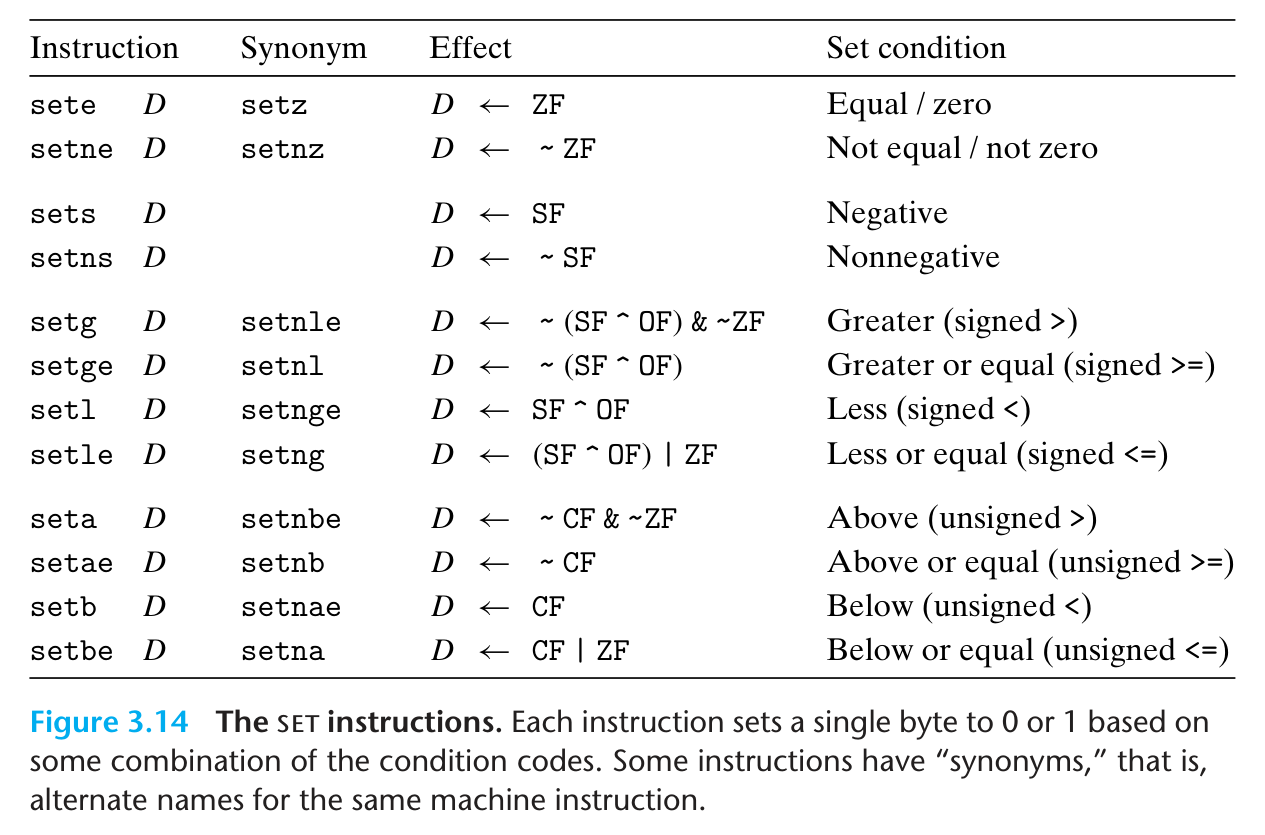

set 类指令：根据当前条件码状态来将单一字节设置为 0 / 1（因此操作数只能为单一字节寄存器）．这些操作对应的条件码不需要死记硬背，它的后缀就是我们期望的大小关系：

int gt(long x, long y)
{
    return x > y;
}

movzbl 是将 b 用 z（零扩展）到 l，并且高 32 位会自动清零，得到 %rax 只有一个 1．

comp    %rsi,   %rdi # x in %rdi, y in %rsi
setg    %al          # set when >
movzbl  %al,    %eax # zero rest of %rax
ret

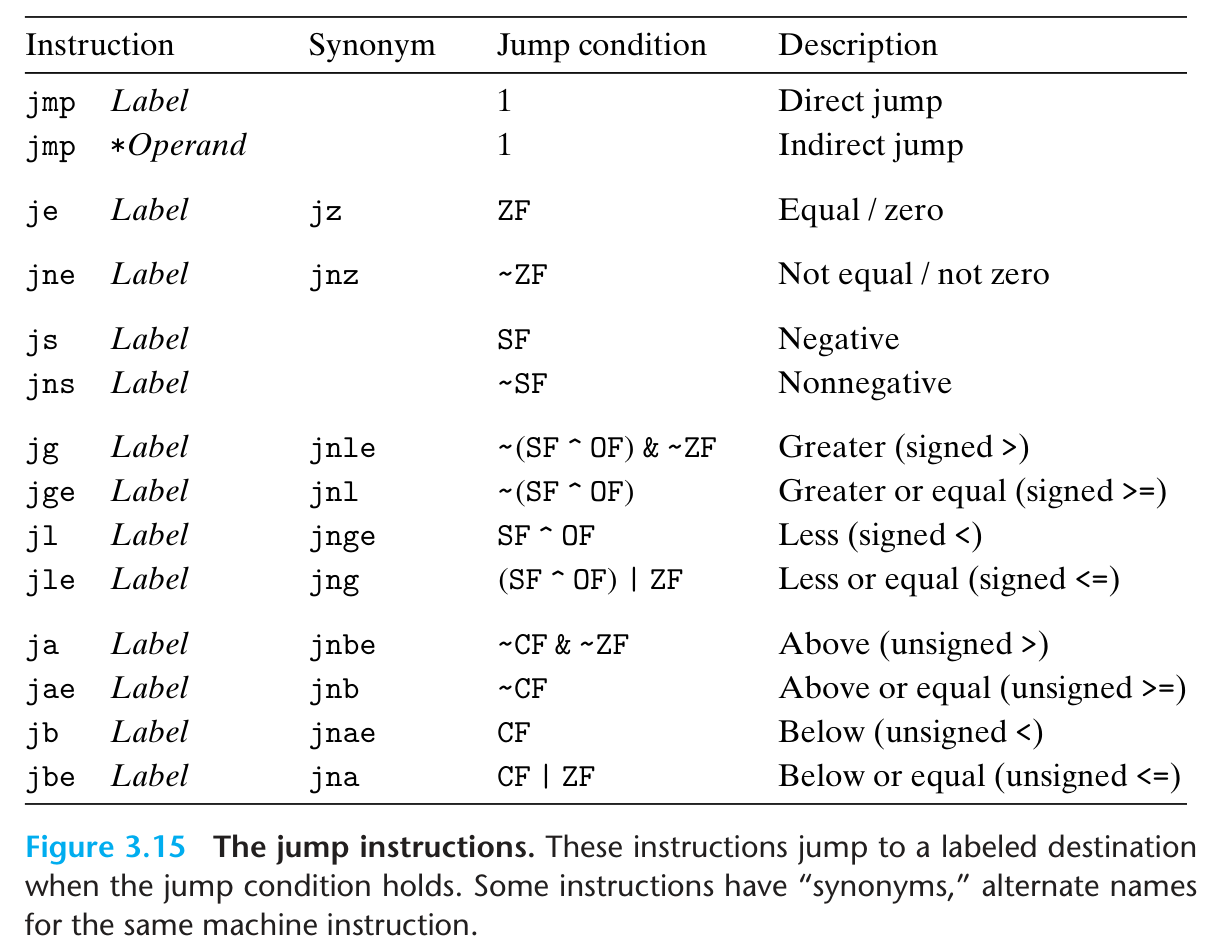

j 类指令：相当于修改 program counter %rip 的值到 label 的地址

其实这类指令对应的后缀（e, ne, s, ns, g, ge 等）就是我们期望参数的大小关系，只不过我们要按照参数顺序在这之前先做一个cmp/test，然后调用这些访问条件码的指令．

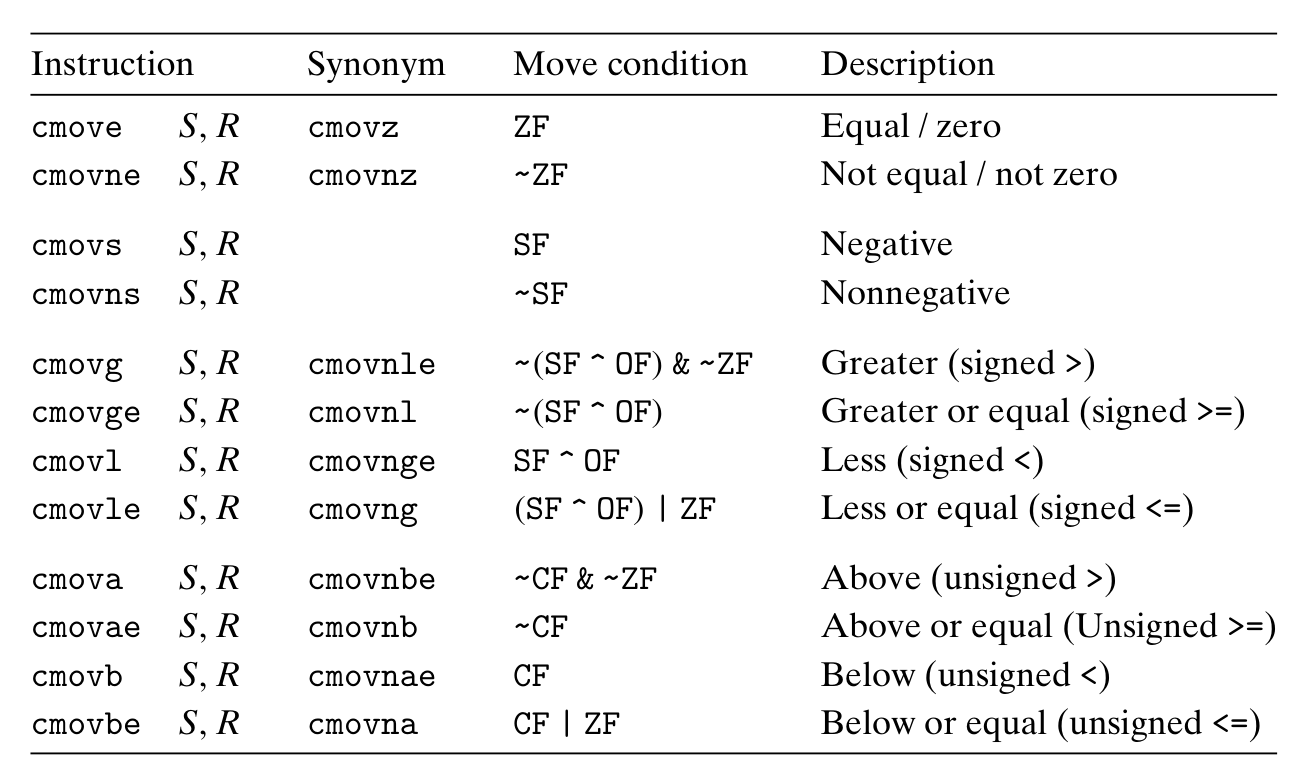

Conditional Move：现代 CPU 流水线很深，可以理解为在流水线上放好了很多指令；在遇到条件跳转时，CPU 会猜跳转结果并按照猜的结果将指令放在流水线上．如果猜对了流水线可以继续运行，猜错就要把放的指令重新丢弃，pipeline flush．

因此，编译器对一些简单的分支会进行优化，例如

long absdiff(long x, long y)
{
    long result;
    if (x > y) result = x - y;
    else result = y - x;
    return result;
}

编译器并不是根据分支来计算 result，而是将 x - y 和 y - x 的值都计算好，最后使用 cmov 判断条件来决定返回的是哪一个．也就是说汇编代码为：

# long absdiff(long x, long y)
# x in %rdi, y in %rsi
absdiff:
    movq    %rsi, %rax
    subq    %rdi, %rax  # rval = y - x
    movq    %rdi, %rdx
    subq    %rsi, %rdx  # eval = x - y
    cmpq    %rsi, %rdi  # Compare x : y
    cmovge  %rdx, %rax  # If >=, rval = eval
    ret                 # Return rval

如果条件分支的计算很复杂、有可能导致危险（如解引用空指针）、有副作用，那么编译器将不会使用 Conditional Move．

Loop：

Do-While Loop 在汇编代码中是最顺畅的，编译器也会偏向于优化成这类样式．我们可以用 goto 类型的 C 代码来感受代码的整体样式：

loop:
    Body;
    if (Test)
        goto loop

而 While-Loop 要先判断条件再执行，因此需要多一次测试跳转：

    goto test;
loop:
    Body;
test:
    if (Test)
        goto loop;

For-Loop 可以换成 While-Loop，具体而言，

for (Init; Test; Update)
{
    Body;
}
// 等价于
Init;
while (Test)
{
    Body;
    Update;
}
// 因此 goto 风格类似
    Init;
    goto test;
loop:
    Body;
    Update;
test:
    if (Test)
        goto loop;

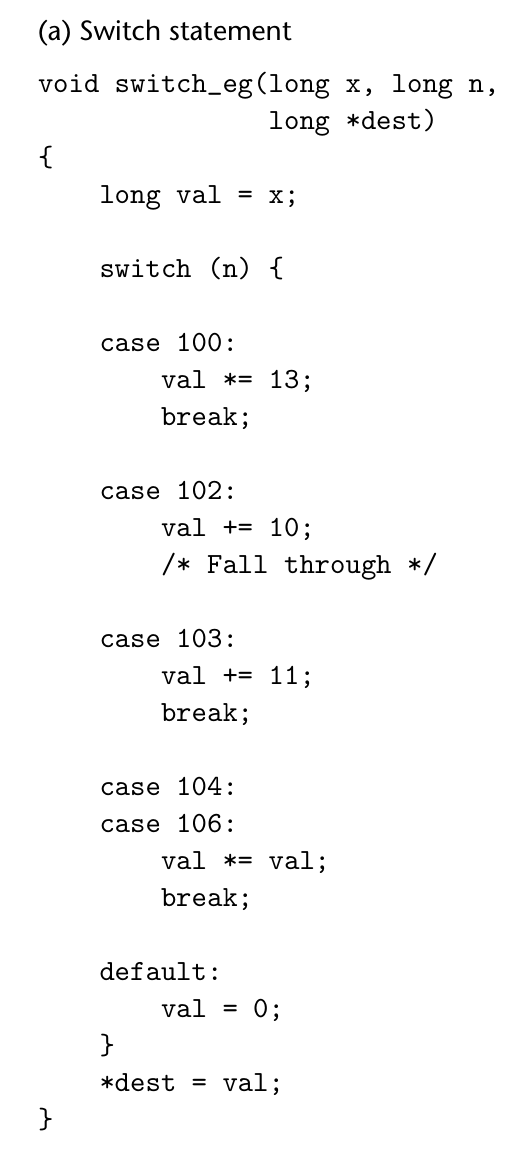

Switch：当 case 值比较稀疏时，编译器会将其视作 if-else．稠密时，编译器会建立跳转表（类似数组索引，数组每一个元素的值都是一段其他代码的地址），实现 $O(1)$ 跳转（相较于 if-else 的 $O(n)$ 跳转），中间没有的数据就跳到 default．

小 tip：如果要判断 $x\geq 0$ 且 $x\le 6$，可以用无符号比较跳转 ja，当 $x>6$ 时跳转．因为是无符号比较，所以 $x<0$ 时会被视为大正数，也会跳转走，用一个指令实现两个判断．

例

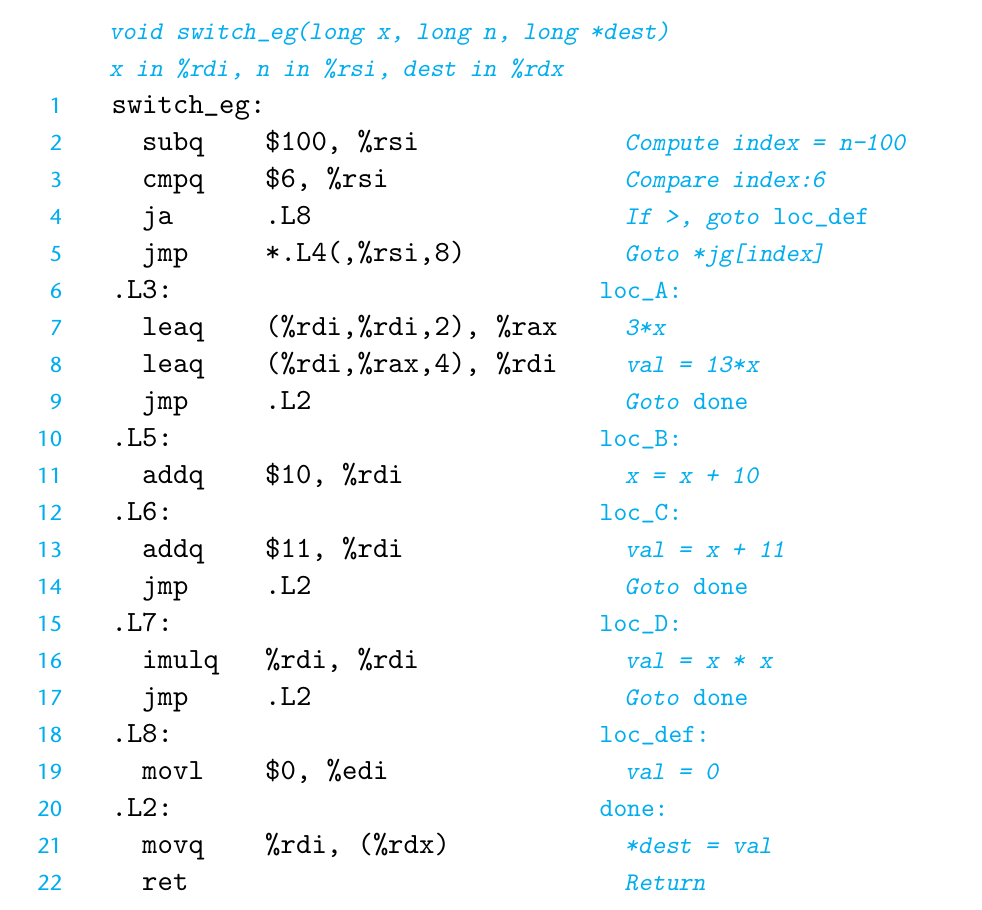

其中 *L4(, %rsi, 8) 的 * 表示不是跳到 L4(, %rsi, 8) 本身，而是把这个地址里的内容取出来（也就是跳转表），把它当作目标地址跳过去．

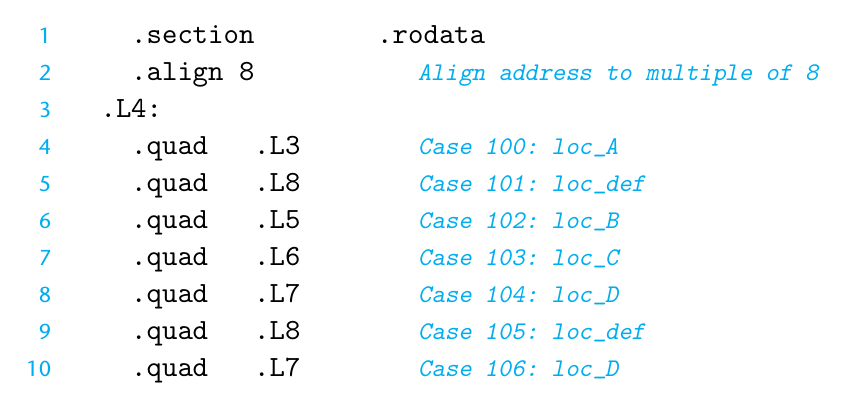

实际上的跳转表如下图，他根据写好的代码块，将不同的 case 用下标对照到不同的代码块．

4.4 Procedures

栈：%rsp 指向栈顶地址，栈向低地址方向生长（通过减小 %rsp）．`

push & pop：

pushq src：栈指针减小 8 字节，取 src 的操作数（可以是立即数、寄存器、内存）写入栈指针指向的地址
popq dest：取栈指针指向地址的值写入 dest（必须是寄存器），栈指针增大 8 字节

call & ret：

call label：将返回地址（为 call 的下一条指令地址）压栈，跳到 label 处
ret：将返回地址弹出栈，跳回返回地址

虽然 call 和 ret 相当于 push、pop、jump 的组合，但无法用它们替代，因为我们无法修改 %rip 的值．

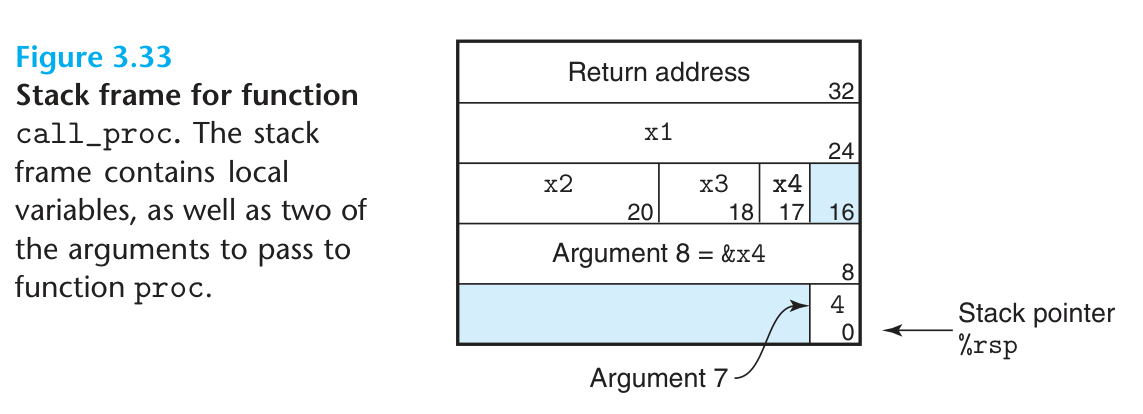

栈帧：每次调用函数所占用的栈空间，如返回地址、超过 6 个的参数、保存的寄存器、局部变量等．

通过栈来传递参数时，所有数据大小都向 8 的倍数对齐；即变量可能占 1、2、4 字节，但仍然给他们开 8 字节空间．

另外，如果需要将局部变量的地址作为参数传入函数时，必须压入栈中才能有地址（存在寄存器中没地址）．局部变量压栈时不需要 8 字节对齐，但需要字节对齐（参考结构体的内存对齐）．

long call_proc()
{
    // 局部变量不需要 8 字节对齐
    long x1 = 1;
    int x2 = 2;
    short x3 = 3;
    char x4 = 4;
    // 传入的参数 x4 和 &x4 需要 8 字节对齐
    proc(x1, &x1, x2, &x2, x3, &x3, x4, &x4);
    return (x1 + x2) * (x3 - x4);
}

寄存器调用约定：

Caller Saved（包含 6 个参数寄存器、%r10、%r11）
Callee Saved（%rbx、%r12、%r13、%r14、%rbp、%rsp）

使用 Callee Saved 寄存器时，Callee 需要在使用前将它们压入栈中，并在返回前弹出．

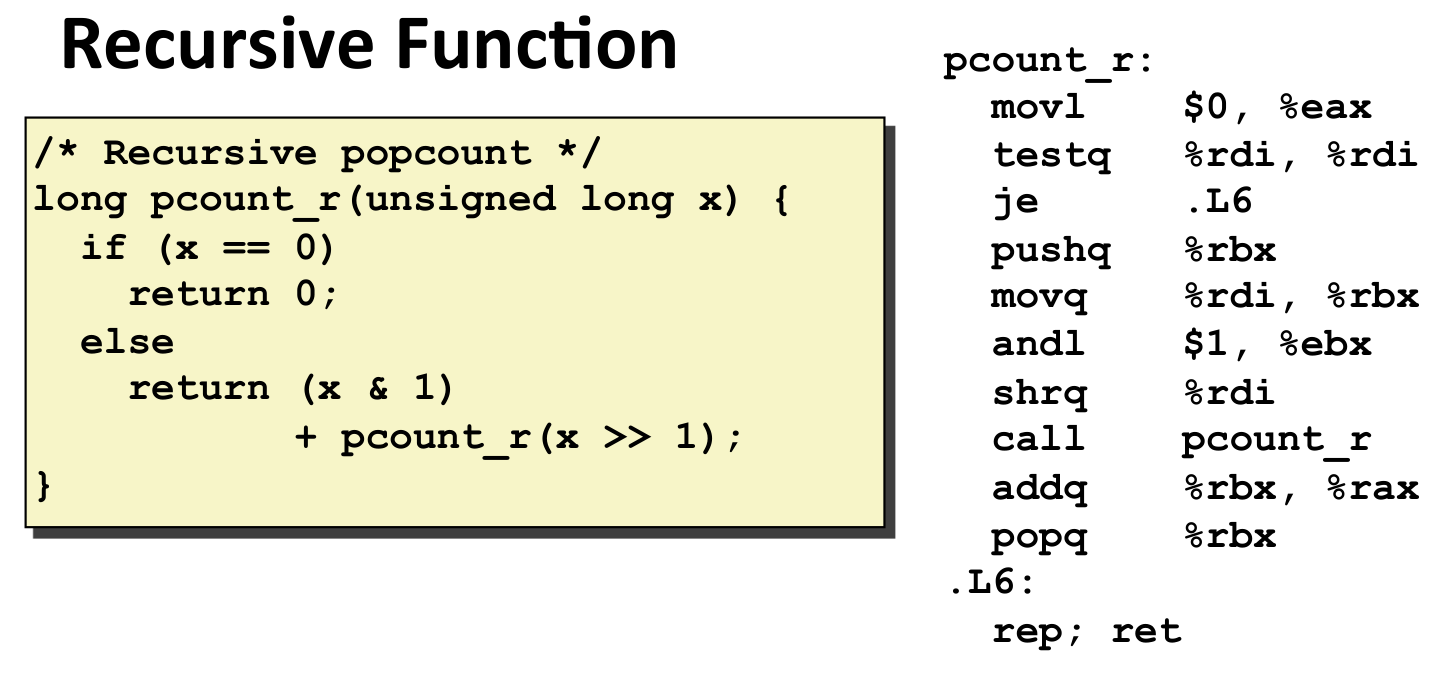

典型的递归函数

返回值存 %rax、被调用者保存 %rbp，汇编程序都遵循 ABI（Application Binary Interface），程序才能正常运作．

5. Data

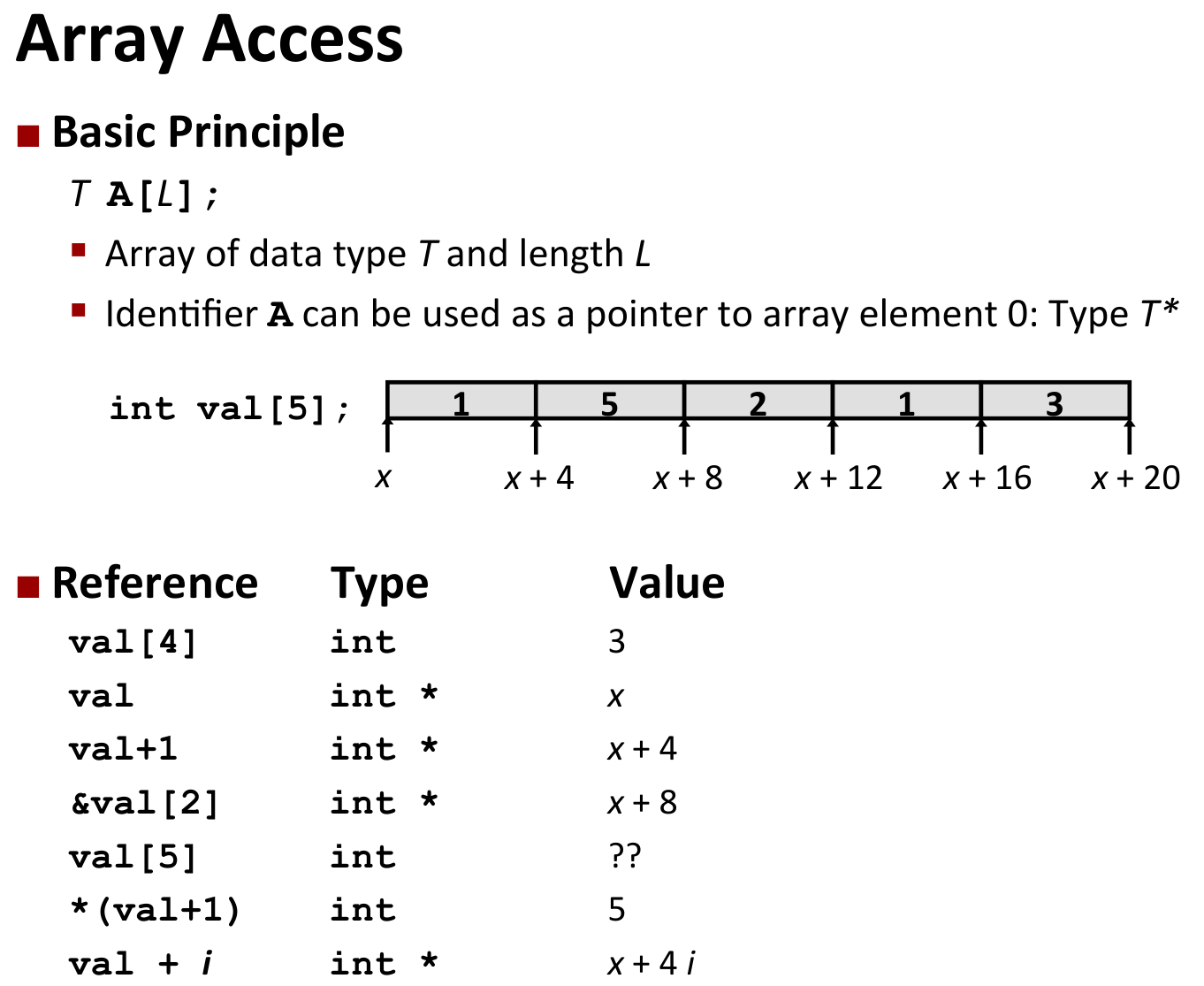

数组：在机器层面，a[i] 等价于 a 的地址 + i * sizeof(T)，其中 T 为数组数据类型占用字节数．

数组名与指针很相似，当在 C 语言中声明一个数组时，我们既分配了空间，也创建了一个允许使用指针计算的数组名称（指向分配的空间）；声明一个指针时，只是为指针本身分配了空间，但没有将其指向任何东西．

指针与数组辨析

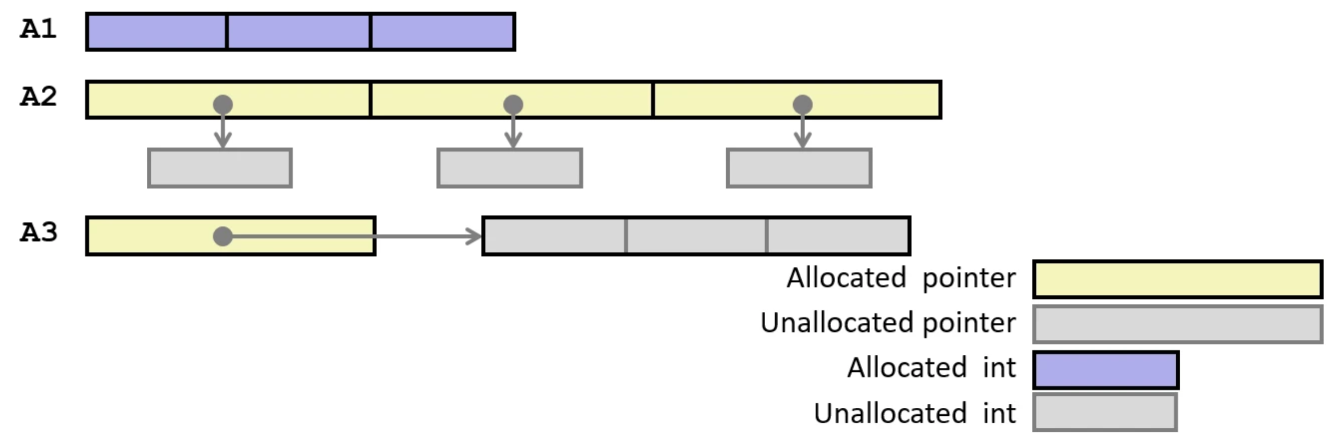

下表给出一些指针和数组细微区别．Cmp 表示能否通过编译；Bad 表示使用空指针、野指针等不好的行为．

Decl	A_n			A_n			A_n
Decl	Cmp	Bad	Size	Cmp	Bad	Size	Cmp	Bad	Size
`int A1[3]`数组	Y	N	12	Y	N	4	N	-	-
`int A2[3]`指针数组	Y	N	24	Y	N	8	Y	Y	4
`int (A3)[3]`数组指针	Y	N	8	Y	Y	12	Y	Y	4
`int (A4[3])`指针数组	Y	N	24	Y	N	8	Y	Y	4

（A4 和 A2 是等价的）

二维数组是按照先行后列的顺序在内存中连续存储的．对于二维数组 int A[R][C]，每一个 A[i] 都是大小为 C 的数组，地址为 A + (i*C*4)；A[i][j] 地址为 A + (i*C + j)*4．

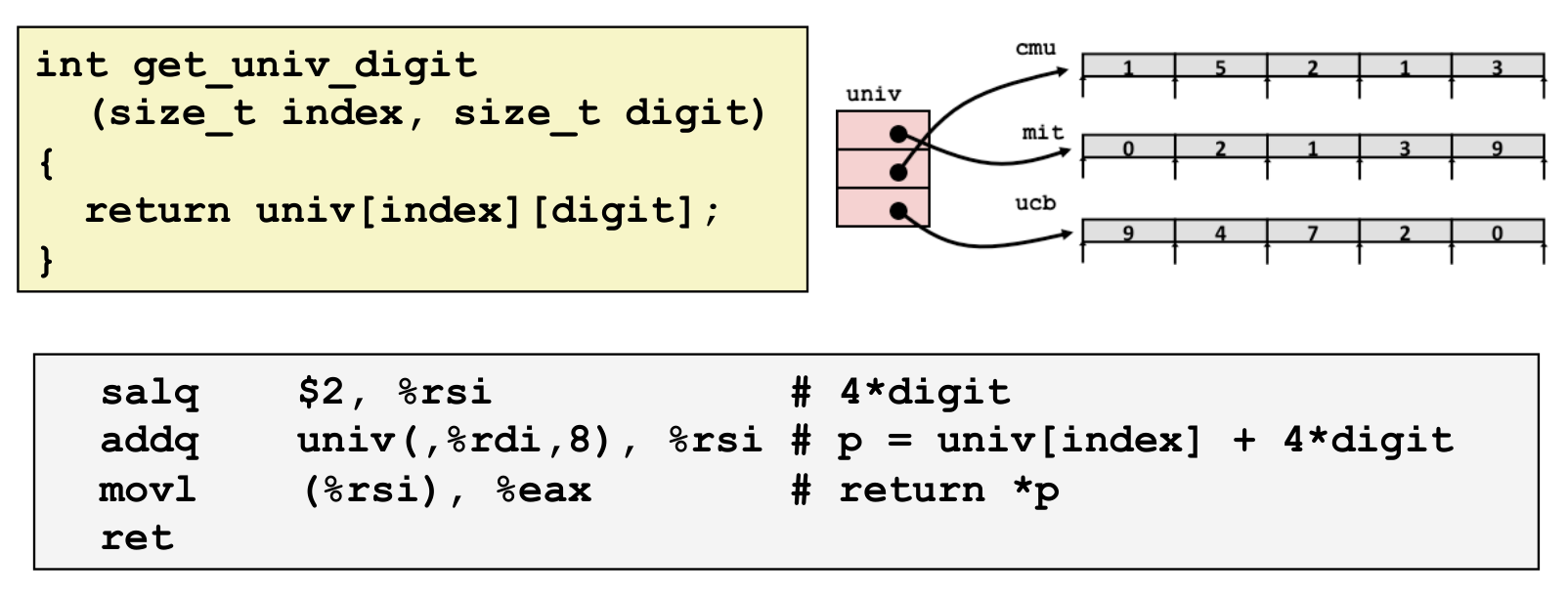

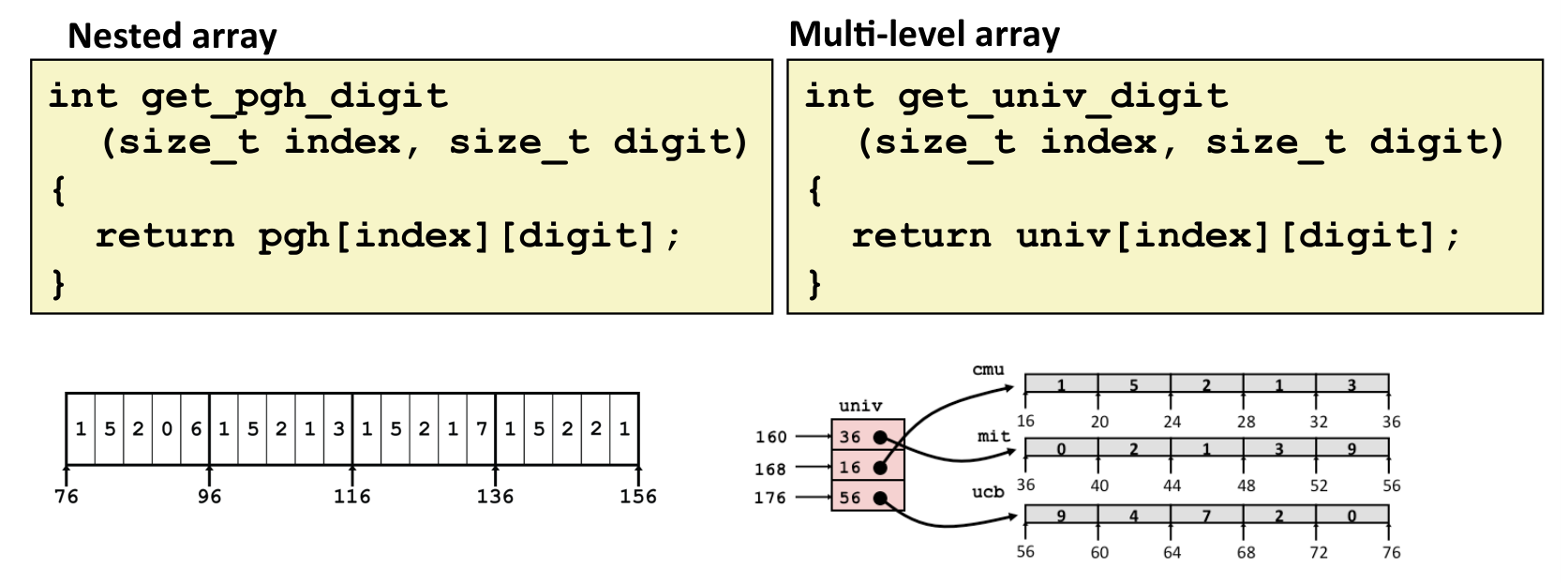

二维数组和指针数组的差别：指针数组在不同指针之间内存不是连续的．下图体现了两种嵌套数组的区别．

对于指针数组：内存不连续，因此要先访问指针存的内容得到数组地址；univ(, %rdi, 8) 是得到指针 univ[index] 并取它存的值，也就是它指向数组的地址．

结构体：按照变量定义顺序，在内存中连续存储．但是要内存对齐：

对于占用 K 字节的数据类型，其起始地址必须是 K 的倍数
结构体占用内存大小必须是结构体内最大基本类型大小的倍数

原因是现在机器一次取内存 64 字节，内存对齐可以防止一个数据跨越了两个块的边界；而第二个是为了保证使用结构体数组时仍然可以对齐．

我们应当设计变量顺序，减少内存占用．

联合体：所有字段共享同一存储区域，联合体大小取决于最大字段大小．可以用于在不改变位模式下的数据类型转换，如 Datalab 中的 bit2float 函数：

typedef union {
    float f;
    unsigned u;
} bit_float_t;

float bit2float(unsigned u)
{
    bit_float_t = arg;
    arg.u = u;
    return arg.f;
}

浮点数：浮点参数一般放在寄存器 %xmm0 / %xmm1 / ...（所有 %xmm 寄存器都是 caller-saved，返回值为 %xmm0）里，并且使用 addss（scalar single）、addsd（scalar double）等操作．

6. Memory

6.1 Layout

虽然 x86-64 属于 64 位机器，但只使用 48 位的地址，共 256 TB，其中 128 TB 内核空间，128 TB 用户空间（也就是栈底地址 0x0000 7FFF FFFF FFFF）．

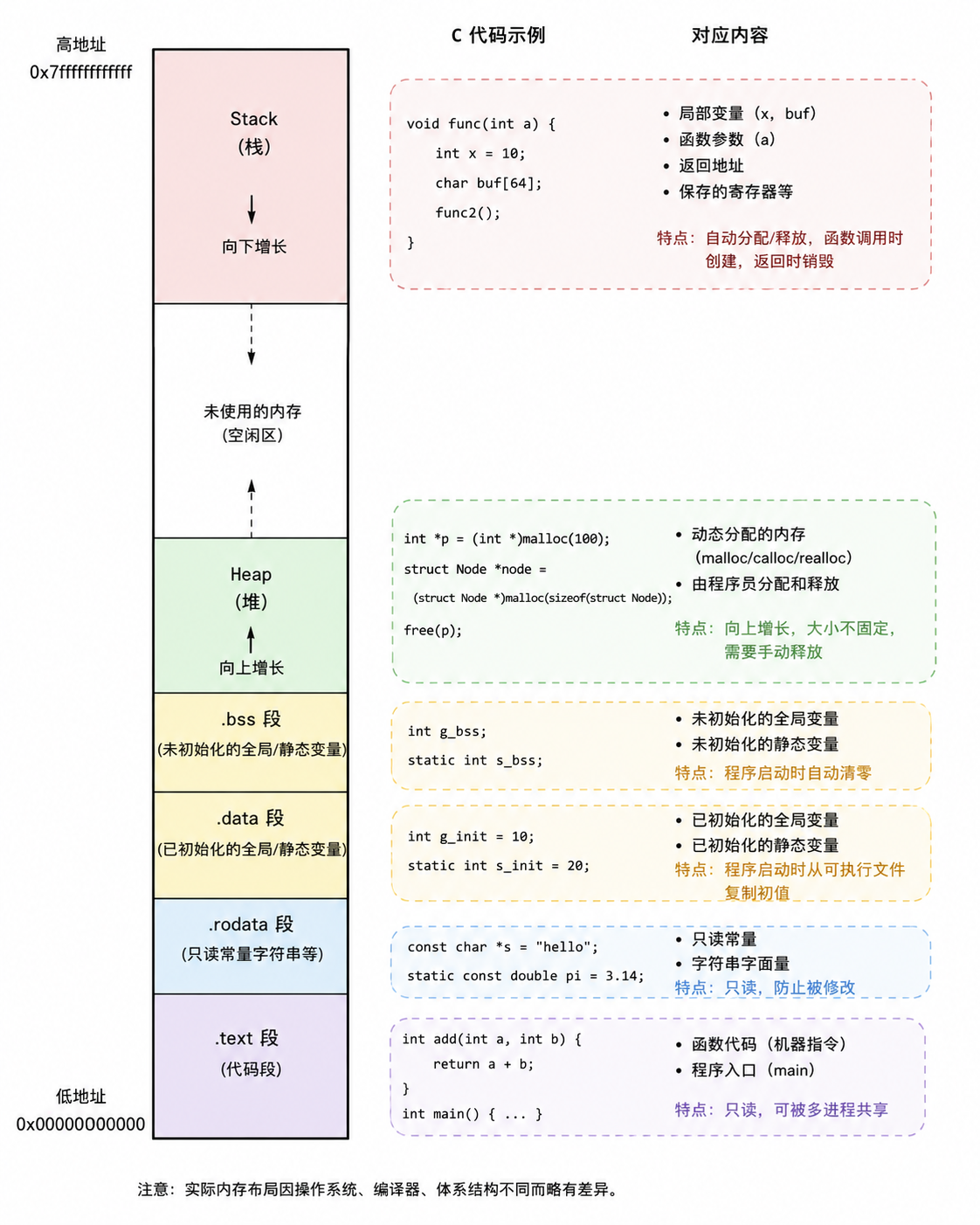

内存区域对应代码示意图（由 GPT 生成）：

6.2 Buffer Overflow

Unix gets 函数的实现：

char *gets(char *dest)
{
    int c = getchar();
    char *p = dest;
    while (c != EOF && c != '\n') {
        *p++ = c;
        c = getchar();
    }
    *p = '\0';
    return dest;
}

其中 dest 为分配的缓冲区．但这个函数并不能判断是否填满缓冲区，如果读入内容比缓冲区大，就会出现缓冲区溢出问题．类似的函数还有 strcpy、strcat．

例

看下方的程序：

void echo()
{
    char buf[4]; /* Way too small! */
    gets(buf);
    puts(buf);
}

void call_echo() {
    echo();
}

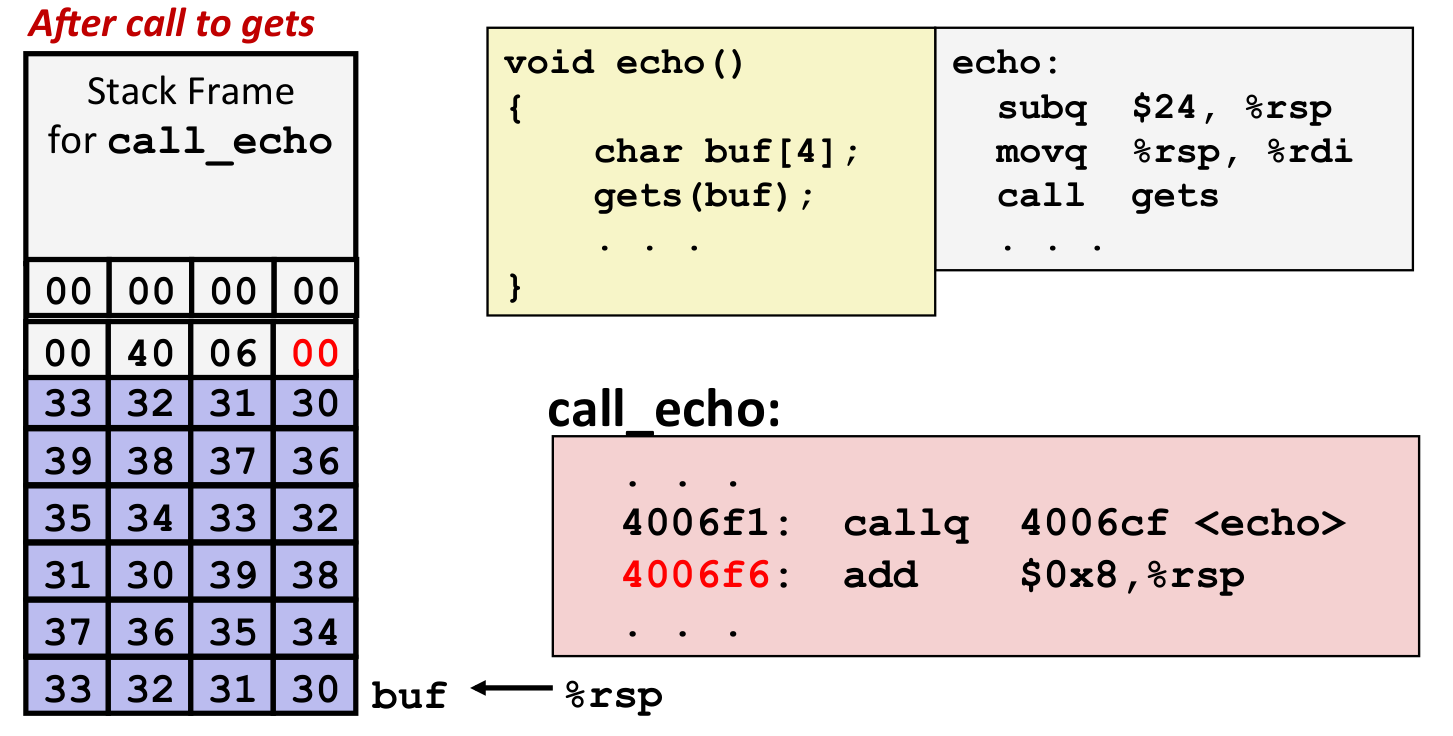

编译器会给 buf 开 24 字节的空间（尽管我们只写了 4 字节），当输入了 24 个字符时，程序会将空间全部填满，同时最后一个 '\0' 会破坏栈其他数据．此处它将 call_echo 压入栈的返回地址破坏，导致返回到奇怪的地方，出现问题．

6.3 Avoid Attack

gcc 默认开启栈保护，编译时加入 -fstack-protector 可以将栈保护关闭．

使用安全的函数：如使用 fget 而不是 get．前者会有一个参数表示最多读入多少字节，超过截断
ASLR（Address Space Layout Randomization）：让每次程序运行时地址都不一样，攻击者无法预测缓冲区的地址
限制可执行代码区域：将栈标记为可读、可写，但是不可执行
栈金丝雀：在缓冲区和栈保存的内容之间加入一个随机特殊值（金丝雀值），根据这个特殊值是否被修改判断程序是否被攻击

40072f: sub     $0x18,%rsp
400733: mov     %fs:0x28,%rax   # %fx:0x28 是内存中的某个值，即为此处的 canary
40073c: mov     %rax,0x8(%rsp)  # 将 canary 存入栈指针偏移 8 字节处 (8 字节是为了字节对齐)
400741: xor     %eax,%eax
400743: mov     %rsp,%rdi
400746: callq   4006e0 <gets>
40074b: mov     %rsp,%rdi
40074e: callq   400570 <puts@plt>
400753: mov     0x8(%rsp),%rax  # 将 canary 从栈中取出来
400758: xor     %fs:0x28,%rax   # 和 %fx:0x28 相等就没有问题，反之调用栈报错
400761: je      400768 <echo+0x39>
400763: callq   400580 <__stack_chk_fail@plt>
400768: add     $0x18,%rsp
40076c: retq
