Image Classification

约 1458 个字 124 行代码 10 张图片 预计阅读时间 10 分钟

本节按 ImageNet 竞赛和经典论文的线索，整理 CNN 图像分类架构从 AlexNet 到 ResNet 的演进．

1. LeNet

LeNet 是最早发布的卷积神经网络之一，因其在计算机视觉任务中的高效性能而受到广泛关注．

其包含2个卷积块、3个全连接层．其中每个卷积块的基本单元是一个卷积层、一个激活函数、一个池化层．原始的 LeNet 采用 Sigmoid 激活与平均池化，而现在通常使用 ReLU 激活与最大池化．我们给出最初的 LeNet 实现代码，以及课程修改后的 LeNet：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
import torch
from torch import nn

net = nn.Sequential(
    # 第一个卷积块
    nn.Conv2d(1, 6, kernel_size=5, padding=2), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    # 第二个卷积块
    nn.Conv2d(6, 16, kernel_size=5), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    # 三个全连接层
    nn.Flatten(),
    nn.Linear(16 * 5 * 5, 120), nn.Sigmoid(),
    nn.Linear(120, 84), nn.Sigmoid(),
    nn.Linear(84, 10))

# 其对应输出维度（Batch Size = 1）
Conv2d output shape:         torch.Size([1, 6, 28, 28])
Sigmoid output shape:        torch.Size([1, 6, 28, 28])
AvgPool2d output shape:      torch.Size([1, 6, 14, 14])
Conv2d output shape:         torch.Size([1, 16, 10, 10])
Sigmoid output shape:        torch.Size([1, 16, 10, 10])
AvgPool2d output shape:      torch.Size([1, 16, 5, 5])
Flatten output shape:        torch.Size([1, 400])
Linear output shape:         torch.Size([1, 120])
Sigmoid output shape:        torch.Size([1, 120])
Linear output shape:         torch.Size([1, 84])
Sigmoid output shape:        torch.Size([1, 84])
Linear output shape:         torch.Size([1, 10])
image-20260511220303410

2. AlexNet

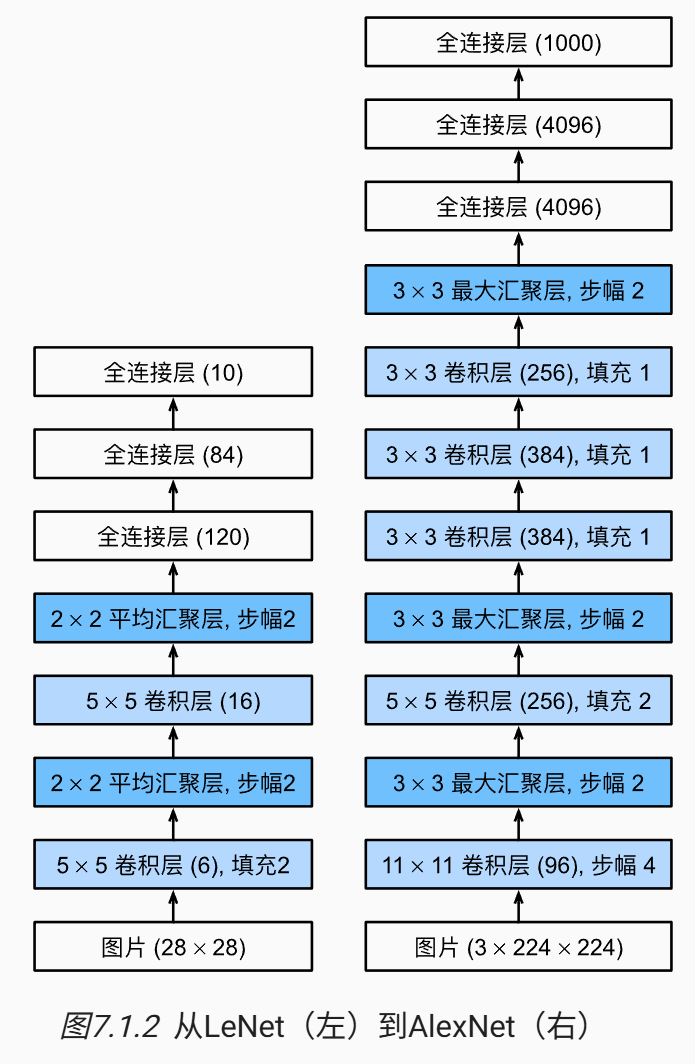

AlexNet 是第一个使用GPU训练的深度卷积神经网络，其与 LeNet 设计理念非常相似，但要更深，且使用 ReLU 激活与最大池化．

image-20260511221957198

除此之外，AlexNet 使用了 Dropout 控制模型复杂度，Data Augmentation 增强图像数据。

3. VGG

牛津大学 Visual Geometry Group 的 VGG 网络实现了使用块的网络．块是一个神经网络层序列，例如在 AlexNet 中是卷积层、激活函数、池化层．VGG 块使用 \(3\times 3\) 卷积核（stride=1，padding=1，可能不止一个）、激活函数、\(2\times 2\)​ 池化层（padding=2），并且除了第一个块让通道数增加到64外，其他块均让通道数翻倍，直到达到512．

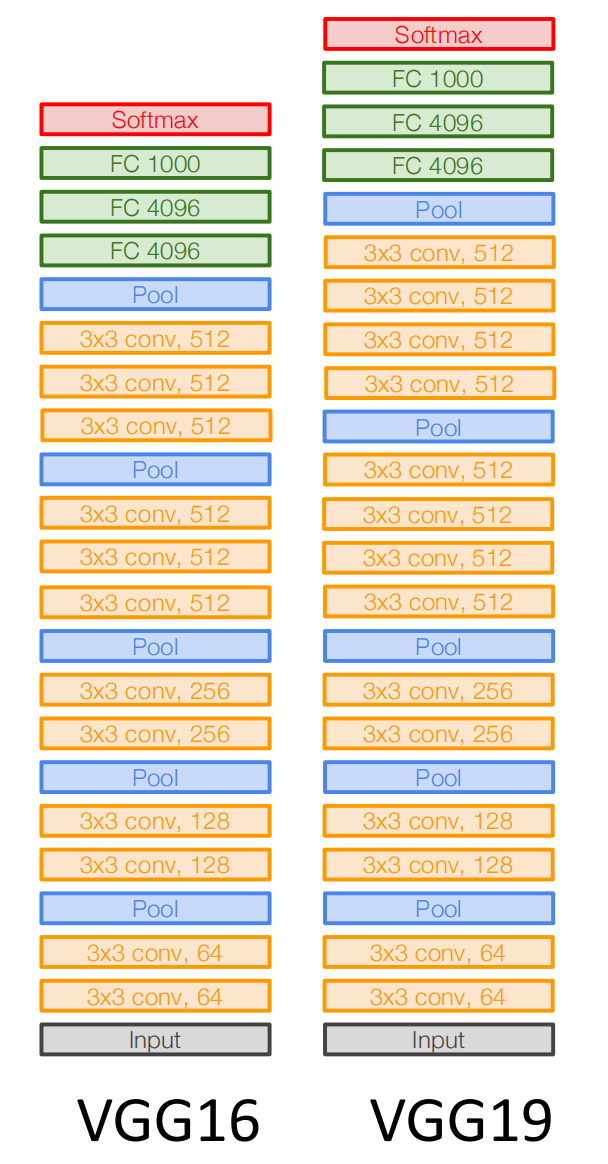

以 VGG16 为例，其由5个 VGG 块与三个全连接层组成，卷积层数量、输出通道数分别为 \((2, 64)、(2, 128)、(2, 256)、(3, 512)、(3, 512)\)．

image-20260511224722472

VGG 的设计理念：两个 \(3\times 3\) 的卷积层与一个 \(5\times 5\) 的卷积层拥有一样的感受野，但前者只有 \(18C_{\text{input}}C_{\text{output}}\) 个参数，而后者有 \(25C_{\text{input}}C_{\text{output}}\) 个．因此用简单的卷积层能用更少的参数与计算得到同样的效果．

4. NiN

上述网络都是通过卷积层与池化层提取空间结构，然后通过全连接层进行处理．NiN（网络中的网络）在每个像素的通道上分别使用 MLP，减少了参数量的同时保留了空间结构，并且更不容易过拟合．

4.1 NiN Block

对单通道使用 MLP 本质上是 \(1\times 1\) 卷积．因此我们可以定义一个 nin_block，其在卷积层后接两个 \(1\times 1\)​ 卷积层：

1
2
3
4
5
6
7
8
9
def nin_block(in_channels, out_channels, kernel_size, stride, padding):
    return nn.Sequential(
        nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding),
        nn.ReLU(),
        nn.Conv2d(out_channels, out_channels, kernel_size=1),
        nn.ReLU(),
        nn.Conv2d(out_channels, out_channels, kernel_size=1),
        nn.ReLU()
    )

4.2 GAP

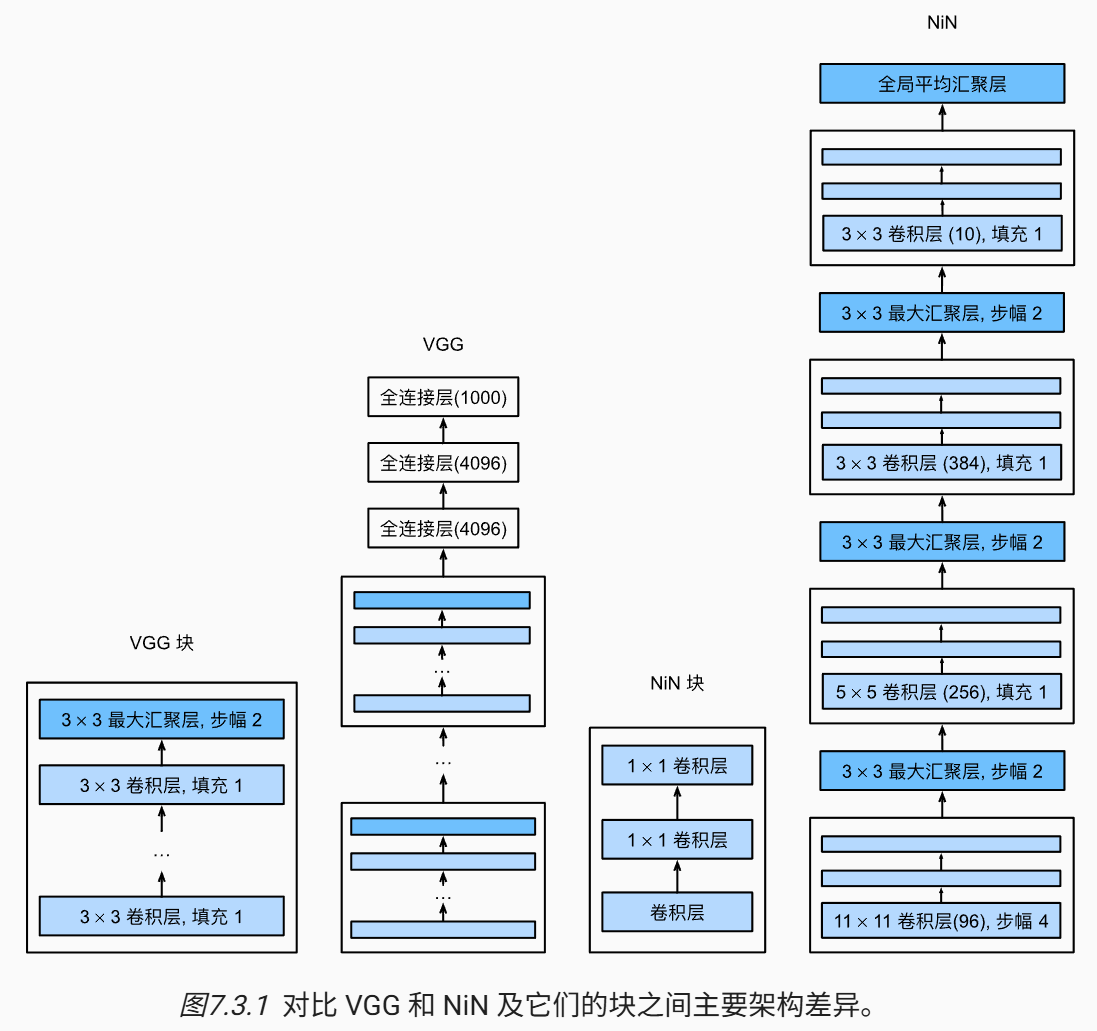

NiN 使用多个 NiN 块，最后的 NiN 块输出通道数等于分类数．此时输出为 \([N,10,H,W]\)（以类别数 10 为例），然后通过 Global Average Pooling（全局平均池化，GAP）对每个通道整张图求平均，得到 \([N,10,1,1]\) 即 \([N,10]\)​，后者即为每个类别的得分．这样的好处是避免了 FC 层，减少了大量的参数．

image-20260511231330390

5. GoogLeNet

GoogLeNet架构图：

../_images/inception-full.svg

5.1 Aggressive Stem

在开始阶段，GoogLeNet 使用了激进的下采样（\(7\times 7\) 卷积、\(3\times 3\) 最大池化），使得数据大小降低，参数量大量减少．

5.2 Inception

GoogLeNet 使用了含有并行路径的 Inception 块，从不同空间大小中提取信息．单个块架构如图所示：

../_images/inception.svg

中间两条通道的 \(1\times 1\) 卷积是为了减少通道数，从而减少第二个卷积层的参数量．四条路径都通过合适的 padding 使输入和输出的大小一致．最后将四条线路的输出在通道维度上合并（通常输出为 \([N, C, H,W]\)​，按通道合并即为 dim=1），构成 Inception 块的输出．

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
class Inception(nn.Module):
    # c1--c4是每条路径的输出通道数
    def __init__(self, in_channels, c1, c2, c3, c4, **kwargs):
        super(Inception, self).__init__(**kwargs)
        # 线路1，单1x1卷积层
        self.p1_1 = nn.Conv2d(in_channels, c1, kernel_size=1)
        # 线路2，1x1卷积层后接3x3卷积层
        self.p2_1 = nn.Conv2d(in_channels, c2[0], kernel_size=1)
        self.p2_2 = nn.Conv2d(c2[0], c2[1], kernel_size=3, padding=1)
        # 线路3，1x1卷积层后接5x5卷积层
        self.p3_1 = nn.Conv2d(in_channels, c3[0], kernel_size=1)
        self.p3_2 = nn.Conv2d(c3[0], c3[1], kernel_size=5, padding=2)
        # 线路4，3x3最大汇聚层后接1x1卷积层
        self.p4_1 = nn.MaxPool2d(kernel_size=3, stride=1, padding=1)
        self.p4_2 = nn.Conv2d(in_channels, c4, kernel_size=1)

    def forward(self, x):
        p1 = F.relu(self.p1_1(x))
        p2 = F.relu(self.p2_2(F.relu(self.p2_1(x))))
        p3 = F.relu(self.p3_2(F.relu(self.p3_1(x))))
        p4 = F.relu(self.p4_2(self.p4_1(x)))
        # 在通道维度上连结输出
        return torch.cat((p1, p2, p3, p4), dim=1)

5.3 GAP

与 NiN 相同，GoogLeNet 在最后使用一个 GAP + \((1024\to 10)\)​ 的全连接层来实现分类而不是多个全连接层，减少了参数数量．

5.4 Auxiliary Classifiers

由于网络太深，早期梯度传播困难，其在中间层添加辅助分类器，其对图像进行分类，并与最终的分类结果一起计算 loss 并优化．

6. ResNet

理论上来说，更深层网络的效果肯定比浅层更好，因为其完全可以复制浅层网络，并在多出来的网络使用恒等变换．但实际上深层网络更难优化，导致学习效果可能不如浅层网络．为了解决这个问题，我们需要让网络学习恒等函数变得容易．针对这一问题，何恺明等人提出了残差网络（ResNet）．

6.1 Residual Block

与之前的网络类似，残差网络堆叠残差块来实现功能．如图所示，残差块的核心设计理念是让网络学习目标输出 \(f(x)\) 与输入 \(x\) 的差 \(f(x)-x\)．在这种情况下，只需要将网络参数置零即可轻松地学习到恒等变换．同时，只学习变化量会比学习全量 \(f(x)\) 更轻松．

../_images/residual-block.svg

ResNet-18/34 的残差块设计如下，当学习结果 \(f(x)-x\) 通道数与 \(x\) 不同时，需要对 \(x\) 接一层 \(1\times 1\) 卷积来改变通道数，才能相加．

../_images/resnet-block.svg

6.2 Bottleneck Block

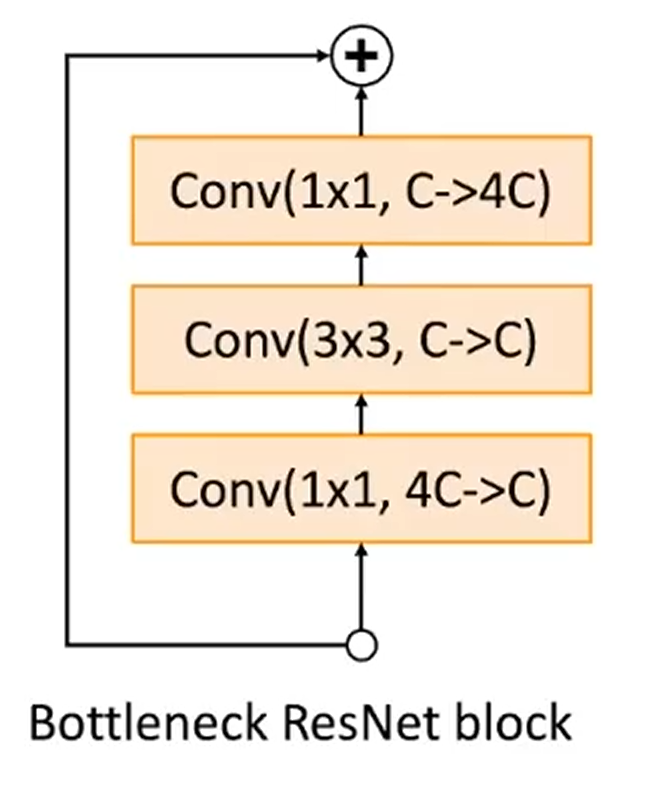

ResNet-50/101/152 的残差块使用的是 Bottleneck Block．其先使用 \(1\times 1\) 卷积压缩通道数，再使用 \(3\times 3\) 卷积提取空间信息，最后再使用 \(1\times 1\) 卷积将通道数还原．将昂贵的 \(3\times 3\)​​ 卷积放在低通道数里做，能减小参数量，更适合构建深层网络．

image-20260609153124233

6.3 ResNet Model

以 ResNet-18为例，其主要由三个类型组成：

  • Stem部分：\(7\times 7\) 卷积、BatchNorm、\(3\times 3\) 最大池化．
  • Res Stage：由多个 Res Block 组成，第一个 Block 需要负责变化通道数，后面的不需要．ResNet-18 由4个 Stage 组成，每个 Stage 有2个 Block．其中第一个 Stage 不改变通道数，即代码中的 first_stage．
  • OutPut：使用 GAP 与全连接层来输出分类结果．
../_images/resnet18.svg
代码实现
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
import torch
from torch import nn
from torch.nn import functional as F

# Res Block
class Residual(nn.Module):
    def __init__(self, input_channels, num_channels,
                 use_1x1conv=False, strides=1):
        super().__init__()
        self.conv1 = nn.Conv2d(input_channels, num_channels,
                               kernel_size=3, padding=1, stride=strides)
        self.conv2 = nn.Conv2d(num_channels, num_channels,
                               kernel_size=3, padding=1)
        if use_1x1conv:
            self.conv3 = nn.Conv2d(input_channels, num_channels,
                                   kernel_size=1, stride=strides)
        else:
            self.conv3 = None
        self.bn1 = nn.BatchNorm2d(num_channels)
        self.bn2 = nn.BatchNorm2d(num_channels)

    def forward(self, X):
        Y = F.relu(self.bn1(self.conv1(X)))
        Y = self.bn2(self.conv2(Y))
        if self.conv3:
            X = self.conv3(X)
        Y += X
        return F.relu(Y)

# Res Stage
def res_stage(input_channels, num_channels, num_residuals, first_stage=False):
    blk = []
    for i in range(num_residuals):
        # 如果不是第一个 Stage，那么第一个 Block 需要改变通道数并下采样
        # 同时要用 1*1 卷积改变 x 通道数
        if i == 0 and not first_stage:
            blk.append(Residual(input_channels, num_channels,
                                use_1x1conv=True, strides=2))
        else:
            blk.append(Residual(num_channels, num_channels))
    return blk

# Net
stem = nn.Sequential(nn.Conv2d(3, 64, kernel_size=7, stride=2, padding=3),
                   nn.BatchNorm2d(64), nn.ReLU(),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

b1 = nn.Sequential(*resnet_block(64, 64, 2, first_block=True))
b2 = nn.Sequential(*resnet_block(64, 128, 2))
b3 = nn.Sequential(*resnet_block(128, 256, 2))
b4 = nn.Sequential(*resnet_block(256, 512, 2))

net = nn.Sequential(stem, b1, b2, b3, b4,
                    nn.AdaptiveAvgPool2d((1,1)),
                    nn.Flatten(), nn.Linear(512, 10))

每一层的张量维度为：

1
2
3
4
5
6
7
8
Sequential output shape:     torch.Size([1, 64, 56, 56])
Sequential output shape:     torch.Size([1, 64, 56, 56])
Sequential output shape:     torch.Size([1, 128, 28, 28])
Sequential output shape:     torch.Size([1, 256, 14, 14])
Sequential output shape:     torch.Size([1, 512, 7, 7])
AdaptiveAvgPool2d output shape:      torch.Size([1, 512, 1, 1])
Flatten output shape:        torch.Size([1, 512])
Linear output shape:         torch.Size([1, 10])
